A szervokormányokkal szemben támasztott követelmények:

- a jármű akkor is kormányozható legyen (kézi erővel), ha  meghibásodás miatt a szervo nem működik (egészen nagy - 20...100 tonnás - járművek esetén ettől eltekintenek, ezeket ugyanis puszta kézierővel úgysem lehet kormányozni);
- ne legyen észrevehető holtjátéka, és ne legyen időkésedelme;
- ne legyen önzáró, de a kerekekre ható ütéseket nagyon letompítva közvetítse a kormánykerék felé;
- álló járműben is működjön;
- egyenes haladáskor ne segítsen, hogy a vezető "érezze" a kormányt;
- kormányzáskor fejtsen ki a kormánykerékre a kikormányzottság mértékével arányosan növekvő, de természetesen mérsékelt nagyságú reakció-nyomatékot, szintén azért, hogy a vezető "érezze" a kormányt.

A szervóhatáshoz szükséges erő forrása több féle lehet. Próbálkoztak sűrített levegővel, elsősorban nehéz járművekhez (ha úgyis van légtartály, akkor olcsó, de nagyok a méretei, s nem elhanyagolható az időkésedelme sem). Gyakorlatilag a hidraulikus szervók terjedtek el, az utóbbi évtizedekben azonban megjelentek, s rohamosan terjednek az elektronikus vezérlésű, villamos motorral működtetett szerkezetek.

A hidraulikus szervók két féle elv szerint működhetnek: aszimetrikus fojtás- vagy aszimetrikus nyomásváltoztatással.

Aszimetrikus fojtás alatt azt kell érteni, hogy az áramló olaj vezetéke kétfelé ágazik (lásd fenn), majd újból egyesül, de a párhuzamos ágakban egymás után két-két fojtási lehetőség van, s mindkét ágban a két fojtó hely közötti vezetékszakasz összeköttetésben van egy munkahengerrel. Kormányzáskor valamilyen szerkezet a négy fojtó hely közül átlósan elkelyezkedő kettőben elkezd fojtani.

A fojtás miatt nővekvő olajnyomás erőt fejt ki a munkahengerben, s az ott lévő dugattyú a szervóhatást szolgáltatja.

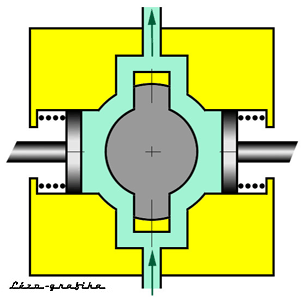

Az alábbi ábra olyan modelt mutat, melyben egy elfordítható alkatrész fojt egyszerre két helyen.

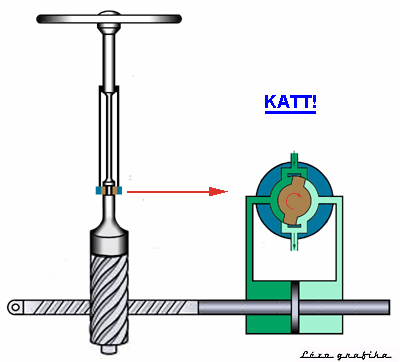

Ennek a modelnek az elvi alkalmazását mutatja a következő ábrán (lent) látható, fogasléces kormánygépből kialakított szervokormány kiindulási modelje.

A kormánykerék és az orsó között egy cső látható, melynek a belsejében egy torziós rugó közvetíti a kormánykerékre kifejtett nyomatékot az orsóhoz.

A cső alsó végére van beépítve a fent bemutatott fojtó-model úgy, hogy a torziós rugón van kialakítva a (barna) fojtószelep. Kormányzáskor a cső és a torziós rugó természetesen forog, de a torziós rugó a nyomaték miatt elcsavarodik, s ezért a fojtószelep fojtani kezd. A kialakuló nyomás a munkadugattyút nyomja, ereje hozzáadódik az orsó által a fogaslécre gyakorolt erőhöz.

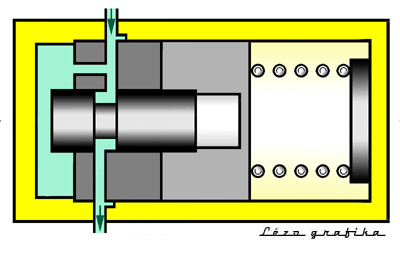

Ez a model azonban még nem hasonlít egy valóságos szerkezethez. Ugyanis a funkció helyes betöltéséhez még néhány kiegészítésre van szükség. Egy komplett szervó működési modeljét mutatja az alábbi ábra.

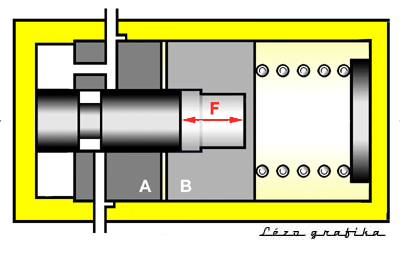

Az erős rugó modelezi azt az erőt, amit kormányzáskor le kell győzni. A gépkocsivezető a vezérlő szelepre fejt ki erőt piros nyil a bal oldalon), ami egy rugón keresztül átadódik egy (nagy) dugattyúra (kis piros nyíl), s azon keresztül már nyomja is az erős rugót. De azzal, hogy a vezérlő szelep a nagy dugattyúban elmozdult, fojtást idézett elő. A kialakuló nyomás a nagy dugattyú bal oldalára hat, így segíteni tud a gépkocsivezetőnek a kormányzási ellenállás legyőzésében (az erős rugó összenyomásában). Mindaddig, amíg a gépkocsivezető tolja befelé a vezérlő szelepet, a nagy dugattyú is folyamatosan halad előre, igaz, hajszállal lassabban, mint a vezérlő dugattyú. Ugyanis csak íly módon szűkül a fojtó rés, fokozódik a fojtás, nő az olajnyomás, ami az előrehaladáshoz kell.

Ha a vezető abba hagyja a befelé való tolást, abban a pillanatban a nagy dugattyú is megáll, s tartós marad az egyensúly: a nagy dugattyúra balról hat egyrészt a gépkocsivezető által kifejett erő (a kis rugó közvetítésével), másrészt az olajnyomás szolgáltatta erő, s e két erő tart egyensúlyt a megnyomott erős rugó erejével.

Ha a gépkocsivezető egy picit is visszahúzza a vezérlőszelepet, csökken a fojtás, csökken az olajnyomás, és az erős rugó egy kicsit tágulhat.

Ha a gépkocsivezető tejesen visszaengedi a vezérlőszelepet (visszatekeri a kormánykereket), a fojtás teljesen megszűnik, visszaáll az alaphelyzet.

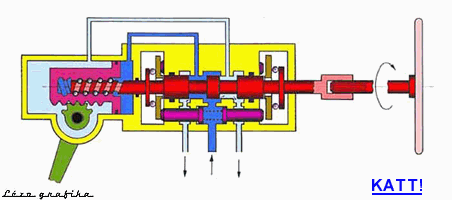

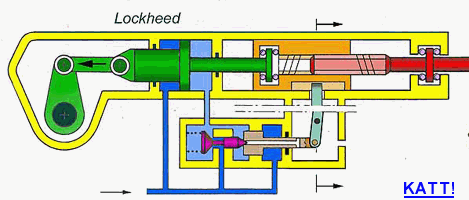

És most nézze meg azt a konkrét szerkezetet (katt a bal oldali ábrára!), ami e model szerint működik. A lényegen nem változtat az, hogy a "kis" rugó itt nem tekercs-, hanem torziós rugó.

Egy másik alapelvet mutat az alábi ábra.

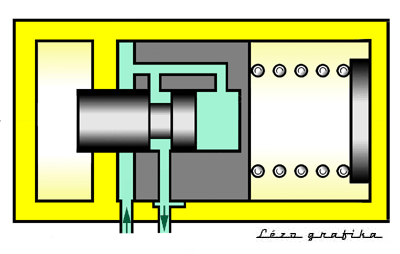

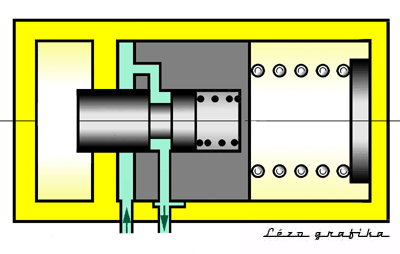

Itt a gépkocsivezető nem támaszkodik neki a falnak, hanem közvetlenül a nagy dugattyúra fejti ki az erőt, s ennek reakcióereje fogja a vezérlőszelepet mozgatni. Az eredmény ugyanaz, mint az előző model esetében: fojtás, nyomásnövekedés, rugóösszenyomás. Azért van némi különbség: a gépkocsivezető által kifejtendő erő itt nem egy kis rugó összenyomásával arányos, hanem az előállított nyomással! Vagyis a visszajelzés a végeredményből jön, míg az előző esetben a folyamatot elindító rugóösszenyomásból származik.

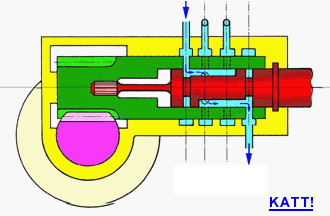

Ha rákattint az alábbi ábrára, megnézheti azt a konrét szervót, aminek a működési modeljét most megismerte.

Az előző modelnél nem szóltunk arról, hogy mi történik, ha az olaj kifolyik a rendszerből. Ott ugyanis magától értetődő, hogy továbbra is lehet a járművet kormányozni, mivel a torziós rúd közvetíti a gépkocsivezető akaratát.

Ennél a modelnél azonban más a helyzet, de természetesen a szervo meghibásodása esetén ezzel is lehet kormányozni. Igaz, egy kicsit megnő az időkésedelem: a vezérlőszelepet egészen a falig el kell tolni, hogy ott felütközve, lehetőséget adjon a támaszkodásra (jobb oldali ábra).

Áttérve az aszimetrikus nyomásváltoztatáson alapuló rendszerre, azt az jellemzi, hogy egy lépcsős dugattyú két oldalára a dugattyúkeresztmetszetekkel fordított arányú nyomás tart egyensúlyt, amit az egyik nyomás megváltoztatása felborit, s az így létrejött erőkülönbség szolgál szervóhatásként.

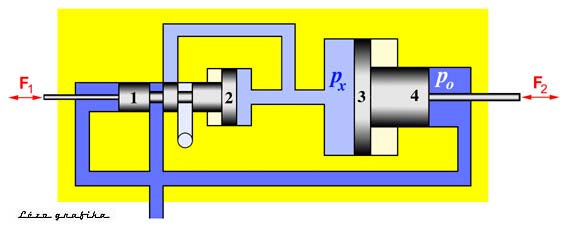

A működési elvét az alábbi ábra mutatja.

Itt a lépcsős dugattyú két oldalának hatásos felülete (3 és 4) 2:1 arányú. Ugyanilyen arányú lépcsős dugattyú szolgál vezérlőszelepként (2 és 1). Amikor a rendszert alulról feltöltjük nagynyomású olajjal, a középen kialakuló px nyomás fele akkora lesz, mint az állandó po nyomás. Ez azt jelenti, hogy mind a vezérlőszelep, mind a munkadugattyú egyensúlyban van.

Ha a vezérlőszelepre valamelyik irányban F1 erőt fejtünk ki, az elmozdul, s a két csatorna közül az egyiket megnyitja. Tegyük fel, hogy balról jobbra ható erő érte a vezérlőszelepet. Ekkor a nagynyomású olaj be tud hatolni a középső térbe, s ott növeli a nyomást mindaddig, míg a nyomásnövekedés ki nem egyensúlyozza vezérlőszelepre kifejtett erőt. Ez a nyomásnövekedés természetesen a 3 dugattyúra is hat, s ezért megjelenik egy F2 erő, ami nem más, mint a kívánt szervohatás.

Az alábbi lévő ábrára kattintva megnézheti az ezen elven működő konkrét szerkezetet.

Eddig mindig szervokormányról beszéltünk, de a címben kormányszervó is olvasható.

Nos, tulajdonképpen az első szerkezetek nem szervokormányok voltak, hanem kormányszervók, amiket az jellemez, hogy a klasszikus kormánygép és a mozgató mechanizmus közé kell beépíteni a kormánygép által előállított erő megnövelése, "feltranszformálása" céljából.

A kormányszervók az eddig ismertetett alapelvek szerint is működhetnek, de most egy új alapelvet mutatunk be az alábbi ábrán, ami hasonlít az elsőhöz azzal a különbséggel, hogy a visszajelző erő itt is a "végeredménnyel", a ténylegesen kialakított szervóhatással arányos ugyanúgy, mint a második modelnél (az olajnyomás ellen kell a kormányerőt kifejteni).

A hidraulikus szervokormányokat (kormányszervokat) az jellemzi, hogy a kifejtett szervohatás kizárólag a kormánykerékre ható forgató nyomatéktól függ, azzal arányos. Az utóbbi időben megjelent elektrohidraulikus és elektromos szervókat számítógép vezérli, ami azt jelenti, hogy a szervohatás mértéke több tényezőtől függhet (például a sebességtől is).

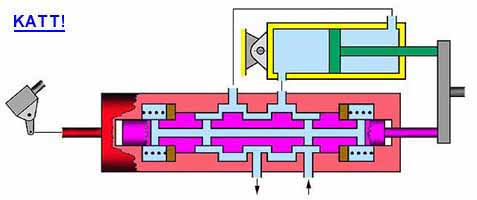

Az elektrohidraulikus szervóban az erő kifejtése továbbra is olajnyomással valósul meg, de annak mértékét elektronika vezérli. A bal oldali ábrán most is látható a kormányoszlopban a csőbe bújtatott torziós rugó, de a két alkatrész közé most elfordulás-érzékelő van beépítve, ami a számítógéppel (ECU) van összeköttetésben.

Az általa szolgáltatott jel alapján - és az egyéb tényezők figyelembevételével - az ECU egy szolenoid tekercs segítségével valamelyik dugattyú-szelepet valamelyik irányba eltolja, s annak megfelelően jelenik meg az olajnyomás a munkahengerben (jelen esetben a bal oldalon).

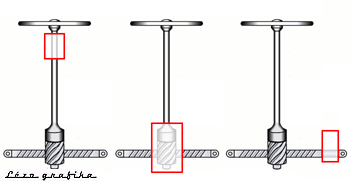

Az elektromos kormányszervóban már nincs hidraulika, a rásegítést villamos áram, villamos motor szolgáltatja. A szervo-szerkezetet három lehetséges hely valamelyikére szerelik:

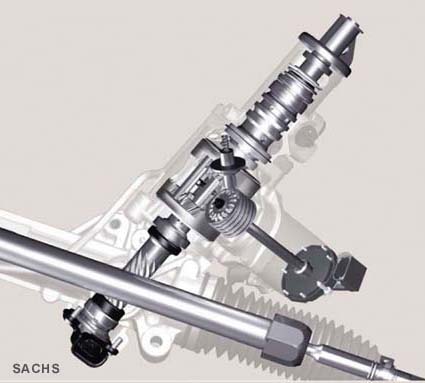

Az első esetben nem kell hozzányúlni a hagyományos kormánygéphez (esetünkben a fogasléceshez): a szervo egyszerűen megnöveli azt a forgató nyomatékot, amit a gépkocsivezető a kormánykerékre kifejt. A másik két esetben az egész kormánygép új konstrukció, a harmadik megoldás az egyszerűbb.

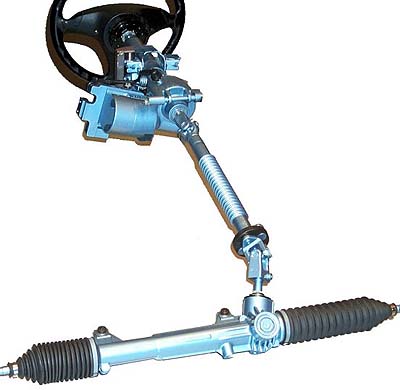

A lenti képek az első és a második estre vonatkozó szerkezetet mutatnak.

A harmadik esethez tartozó elvi vázlatot az alábbi ábra mutatja.

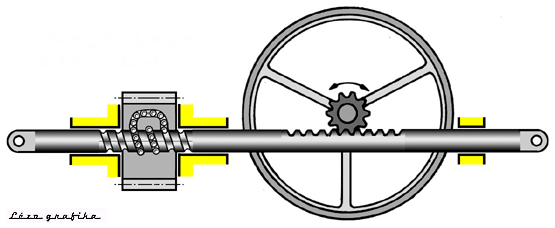

Itt a csavarorsón lévő, fogaskerék alakú "anyát" villamos motor forgatja egy bolygóműves áttételen keresztül, ami lent látható.

Az elektromos szervónak jelentős előnyei vannak:
- változtatható jelleg, karakterisztikája állítható;
- precízebb úttartás és jobb manőverezési képesség;
- könnyebben megoldható vezetékezés;
- szerény szervizigény, az elektronika karbantartásmentes;
- parkoláskor teljes segítség;
- álló motor esetén is működik;
- csak működtetés közben igényel teljesítményt;

Nemrég megjelentek olyan - sebességhez igazodó áttételű - szervokormányok, melyekben a mechanikus áttételt u. n. hullámhajtóművekkel valósítják meg. Mielőtt egy ilyet megnéznénk, ismerkedjenek meg a hullámhajtóművekkel.

Ezek után látható, hogy ennél a megoldásnál a kormánykerékkel a rugalmas hüvelyt forgatjuk, s a merev gyűrű tengelye megy a hagyományos kormánygéphez:

A hullámgenerátortegy speciális villamos motor veszi körbe. Amikor a villamos motor nem kap áramot, a hulláhajtómű nem ad áttételt, viszont áram hatására a merev gyűrű gyorsabban vagy lassabban forog az áram irányától függően, amit a számítógép vezérel.
