Gépjárműmotorok: Motortömb

2015.05.29.

A dugattyús motorok fő tömegét, az egész motor házát, ill. vázát a hengertömb, s a hozzá csatlakozó hengerfej, illetve teknő (karter) adja. A többi alkatrész zöme ezekhez van hozzáerősítve, illetve ezekbe van beépítve.

Szerző: Dr. Lévai Zoltán

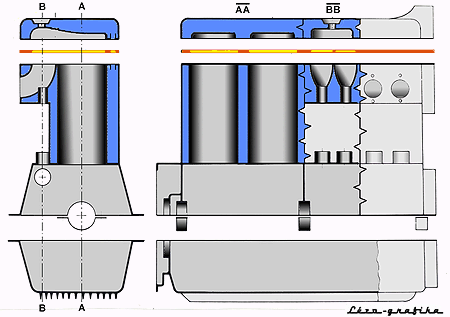

Az alább levő ábrán egy oldalt szelepelt, vízhűtéses soros motor hengertömbje látható. A hengertömb fölött - egy tömítés közbeiktatásával - a hengerfej helyezkedik el. A hengertömb alsó részét a teknő (karterház) zárja.

A lenti ábra felülszelepelt, alulvezérelt elrendezést mutat. További eltérés az előzőhöz képest abban van, hogy a henger nem egy darabból készül a hengertömbbel, hanem külön kell beleszerelni ("nedves" persely).

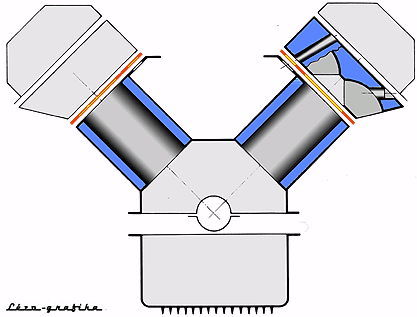

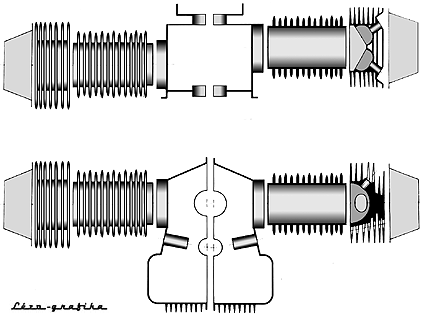

Az alsó ábra V-motort mutat, amelyik már felülszelepelt és felülvezérelt. Az alatta lévő ábrán látható léghűtéses boxermotoron a hengerek szintén különálló darabok.

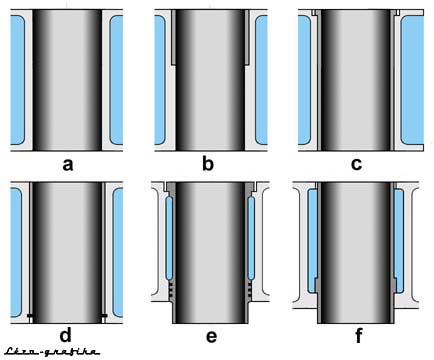

A henger és a hengertömb általában egy alkatrész, de külön alkatrészként is készülhet.  Az alábbi ábrán többféle megoldás látható. Az első négy megoldásban a henger még egy darabból van a hengertömbbel, de az első kivételével perselyezve vannak

Ennek oka az, hogy a hengertömb anyaga (öntöttvas, ill. acél, de különösen az öntött alumínium) nem mindenben felel meg a henger felületét érő, igen nagy igénybevételeknek (siklási tulajdonságok, élettartam, hőhatás stb.)

A perselyeket mindhárom esetben elég szoros illesztéssel kell besajtolni a helyükre, hogy a hővezetés jó legyen.

A hővezetés szempontjából sokkal kedvezőbb az utolsó két megoldás, ahol az ún. száraz perselyek helyett "nedves" perselyeket alkalmaznak.

Előnyük, hogy a hő rövid úton tud átmenni a hűtőfolyadékba. Itt természetesen tömítési problémákat is meg kell oldani (lásd alul).

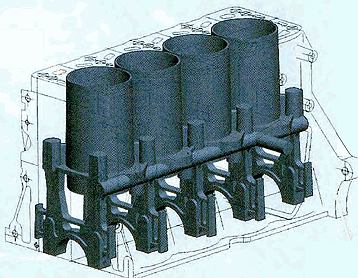

Már gyártottak olyan motorblokkot is, ami nek a belseje hagyományos anyagból készült, s arra öntötték rá a külső köpenyt aluminiumból.

Léghűtéses motorokon - érthető okokból - minden egyes henger önálló alkatrész. Az itt bemutatott négy megoldásból háromra a hűtőbordákat utólag rakták fel, természetesen más anyagból, mint amiből a persely készül.

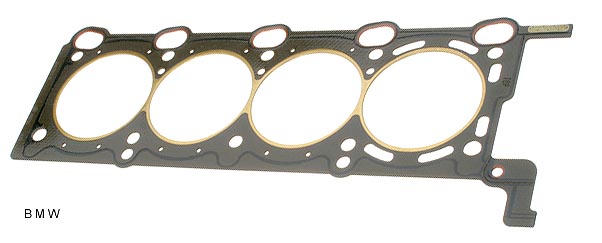

A henger és a hengerfej közé tömítést kell, amely hosszú ideig kibír nagy hőmérsékletet, és elég elasztikus ahhoz, hogy a megmunkálási egyenetlenségeket (pl. a megmunkált felületeken maradó századmilliméteres nagyságrendű barázdákat) kitöltse. Legegyszerűbb a két-három milliméter vastagságú alumínium vagy vörösréz lemezből kivágott tömítés.

Néha több vékony lemezt helyeznek egymás fölé, s a kivágásoknál az alsó lemezt fölperemezik.

A tiszta fémtömítés előnye az olcsóság, hátránya, hogy csak ott lehet alkalmazni, ahol a hengertömb, ill. a hengerfej elég robusztus ahhoz, hogy a leszorító csavarokat jól meg lehessen húzni. Inkább csak dízeleken alkalmazzák. Természetesen minden ilyen tömítést csak egyszer lehet használni. Ha a csavarokat valamilyen okból akárcsak meglazítják, az egyszer már megnyomott lemezeket el kell dobni a mikrobarázdák miatt.

Drágább, de többször használható, s lényegesen kisebb leszorító erővel is jól tömít az "azbesztbetétes" tömítés (alsó ábrák).

Ezek vékony réz-, esetleg alumínium lemezek közé tett grafitos szervetlen rostból állnak, amit különleges gumi vagy más hőálló kötőanyaggal is megszilárdítanak. Bal oldalt többféle tömítés keresztmetszete látható. Az utóbbi időben az acél-elasztomer- és a többrétegű fémtömítéseket alkalmazzák.

Nedves perselyekhez az összefüggő lemeztömítés helyett puha fémből készült gyűrűtömítést alkalmaznak, minden egyes hengerhez külön-külön.

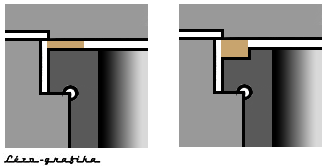

Természetesen ezeket is csak egyszer szabad összepréselni. Az alábbi ábra  két megoldást mutat.
