A hidrogén tüzelőanyagcellára épülő hajtáslánc-technológiák területén elért kutatási és fejlesztési eredményeit a 2015-ös BMW Group Innovációs Napokon mutatták be. A BMW 5-ös Gran Turismo műszaki alapjaira épülő bemutató autó első ízben fedi fel a hidrogén-alapú hajtáslánc-technológiában rejlő lehetőségeket. Az innovatív hajtáslánc a szennyezőanyag emisszió mentes mobilitást sportos dinamikával, a kiváló menetkényelmet pedig hosszú távú futásteljesítménnyel egyesíti.

A tüzelőanyagcella fejlesztésében a BMW a Toyota Motor Corporation-nal működik együtt az elektromos jármű (FCEV – Fuel Cell Electric Vehicle) technológiai fejlesztése területén. A BMW Group és a Toyota Motor Company közötti stratégiai együttműködés 2013-ban vette kezdetét. Az együttműködés célja, hogy 2020-ra készek legyenek a tüzelőanyagcellás elektromos jármű alkatrészei és megoldásai.

A tüzelőanyagcella (Stack) alapegysége, az áramforrás

Az autó villanymotorja 180 kW maximális teljesítményre képes. A rendszert az elektromos energia tárolására hivatott nagyfeszültségű akkumulátor egészíti ki. A rendszert a BMW i modellek jövőbe mutató BMW eDrive technológiájaként és a BMW modellek plug-in hibrid hajtáslánc-alternatívájaként fejlesztették ki.

A hidrogén egy hosszanti tartályban kapott helyet az első és a hátsó tengely között; a BMW Group által szabadalmazott hidrogén-tárolási és nyomástartó technológia kis hőmérsékleten és 350 bar nyomáson (névleges érték) tárolja a gáz halmazállapotú hidrogént.

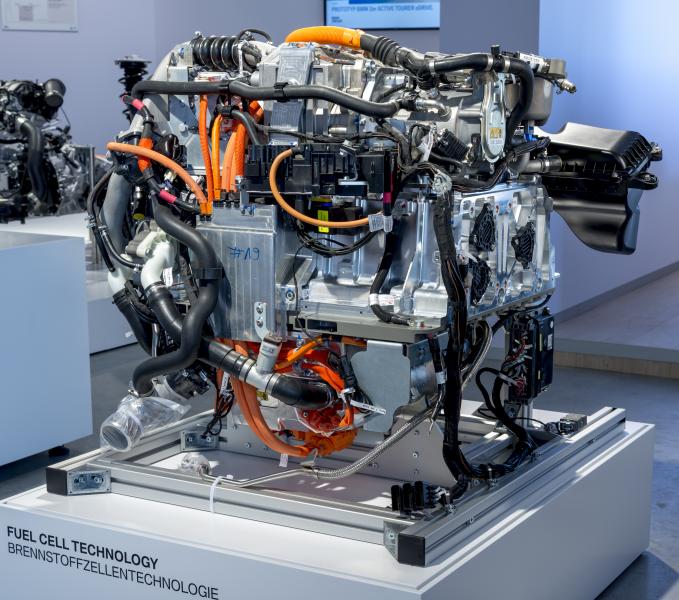

A tüzelőanyagcella és ellátórendszerének – hidrogén és levegőellátás, vízgőz elvezetés, mérő és szabályozórendszerek, hűtés – teljes kiépítettsége

A hidrogén tüzelőanyagcellára épülő hajtáslánc-technológia azon úttörő járműkoncepció képviselője, amely az emisszió-mentes mobilitás és a BMW által fémjelzett menetdinamika kettősét állítja a középpontba, az energiahatékonyság minden korábbinál magasabb szintjén. A hidrogén tüzelőanyagcellára épülő hajtáslánc-technológia a BMW eDrive technológia előnyeit a hagyományos belső égésű erőforrások jól ismert tulajdonságaival egyesíti:

- Tisztán elektromos, károsanyag-emisszió mentes autózás.
- BMW eDrive technológia elektromos motorja azonnali teljesítmény-többletet, ezáltal kiemelkedő menetdinamikát kínál.
- Teljesítmény-vezérlő elektronika, nagyfeszültségű akkumulátor és intelligens energiakezelés a BMW eDrive technológiája szerint.
- Hosszú távú futásteljesítmény több mint 500 kilométeres hatótávolsággal, a BMW Group által szabadalmazott hidrogéntárolási technológiában rejlő magas energiasűrűségnek köszönhetően.
- Gyors és kényelmes tankolás kevesebb, mint öt perc alatt.

A tüzelőanyagcellára épülő hajtáslánc-technológia ideális opció lehet a BMW i modellek, valamint a BMW azon jövőbeli, sorozatgyártott modelljei számára, amelyeket a jól bevált BMW eDrive technológiával szerelnek.

Az energiát a jármű nagyfeszültségű akkumulátora tárolja, amely hozzávetőlegesen 1 kWh nettó kapacitású, mint a nagyfeszültségű akkumulátorral dolgozó eddigi elektromos meghajtások energiatároló egységei. A gáznemű hidrogén nyomástartó tárolási technológiájának köszönhetően az úttörő hajtáslánc-technológia a jármű típusától függően a hagyományos, belső égésű erőforrással hajtott járművek hatótávolságát garantálja. A hidrogéntartály feltöltése nagyjából ugyanannyi időt vesz igénybe, mint egy benzines vagy dízelüzemű jármű megtankolása.

A BMW Group célja, hogy a tüzelőanyagcellára épülő hajtáslánc-technológiát hosszú távon az EfficientDynamics stratégia szerves részévé tegye. A vállalatcsoport az innovatív megoldás széleskörű alkalmazásával minden korábbinál változatosabb hajtáslánc-palettát hozna létre, amely rugalmasan igazítható a különféle járműkoncepciókhoz, ügyfél-igényekhez és jogi követelményekhez a világ minden táján:

- Kiemelkedően nagy hatásfokú belső égésű erőforrások BMW TwinPower Turbo technológiával.
- Intelligens vezérlésű plug-in hibrid hajtásláncok BMW eDrive vagy Power eDrive technológiával.
- Emisszió-mentes, nagyfeszültségű akkumulátorral dolgozó elektromos meghajtások a BMW i3 mintájára.
- Tüzelőanyagcellás elektromos járművek a BMW eDrive elektromos hajtáslánc-technológiájával.

Az FC energiaforrású járművek sikeres bevezetése nagymértékben függ az érintett piacok hidrogén-tankolási infrastruktúrájának fejlesztésétől is. Az európai HyFIVE projekt, a CEP (Clean Energy Partnership) támogatásával célul tűzte ki, első infrastruktúrális beruházásként, hogy az FC autók Németország déli régiójából a Garda tóhoz eljussanak, tehát a Stuttgart, München, Innsbruck, Bolzánó útvonalon legyenek hidrogén tankoló állomások.

A BMW FC technika azonban feladta a leckét a hidrogén ellátó, tankoló rendszereket fejlesztőknek, így például a Lindének.

„Klasszikusan”, a mai szabványnak megfelelően, a hidrogént az autó tartályaiban gáz halmazállapotban, 700 bar nyomáson, tankolásnál kb. környezeti hőmérsékleten töltik be. A hidrogénkútnak is ehhez a tápnyomáshoz kell illeszkednie. Írtunk erről, amikor a bécsi hidrogénkútról számoltunk be.

A BMW a hidrogén fedélzeti tárolásának egy másik módját is kipróbálja: a hidrogén ennél is gázhalmazállapotban van, de a tartályban a névleges nyomása csak 350 bar. A hidrogént azonban lehűtve tankolják, és tárolják a fedélzeten, ezzel a sűrűsége megnő (azonos térfogatban, a 700 bar nyomású rendszerhez képest, 50%-kal nagyobb energiatartalom tárolható), és így az autóba kisebb méretű tartályt lehet elhelyezni azonos hatótávolság eléréséhez. Ennek a rendszernek a rövidítése CCH2.

A tartályban elhelyezett, tengelyirányban futó bordázott cső fűtőelem; a fűtésre akkor van szükség a gáz kihajtásához, ha a tartályban már csekély a hidrogén mennyisége

Jól megfigyelhető a tartály hőszigetelő falazata

Az első ilyen, természetesen nyilvános Total „kétnormás” kutat Münchenben, a Detmoldstrassen nyitották meg, közel a BMW Group Forschungs- und Innovationszentrumához. A kút technikai berendezéseit a Linde fejlesztette és szállítja.

A hidrogén kuti tárolási hőmérséklete -253 °C, a tankolási pedig -233 °C. (Az abszolút nulla fok a 0 K, -273,15 °C. A termodinamika III. főtétele értelmében az abszolút nulla fok a valóságban elérhetetlen, azonban tetszőleges mértékben megközelíthető.)

A müncheni „kétnormás” hidrogénkút megnyitásán a projektben résztvevő cégek képviselői (balról jobbra) Dr Andreas Opfermann (Linde), Guillaume Larroque (TOTAL), Matthias Klietz (BMW), Dr. Veit Steinle (Federal Ministry of Transportation)

A Total „kétnormás” kútján az oda érkező FC autó tulajdonosa választhat, vagy a CGH2-őt választja, ekkor a nyomás 700 bar, vagy a hűtött hidrogént, a CCH2-őt 300 bar nyomáson. A tervek szerint a BMW FC autók majd választhatnak.

A jelenlegi kísérleti, demonstrációs szakaszban egy BMW i8 és egy BMW 5 Series Gran Turismo kapott FC technikát. Az „5-ös” kapott fele-fele megosztásban 700 és 300 baros hidrogéntartályt, míg az i8-nak csak 700 baros tartálya van.

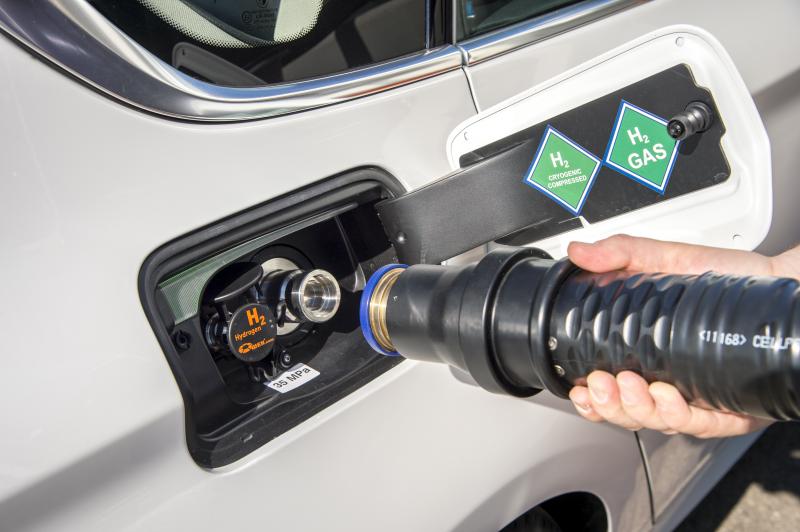

Egymás mellett található a 700 és a 350 bar nyomású tartály töltőcsonkja

A FC, tehát a tüzelőanyagcella lehet a villanyautó fő áramforrása, melyet nagyfeszültségű akkumulátorral ki kell egészíteni, hiszen a fékezési energiát így lehet visszanyerve tárolni, illetve az FC indítási problémáit, az autó indulásánál kiküszöbölni, valamint a „booster” energiát a gyorsításhoz hozzárendelni.

Az FC technika lehet azonban „csak” kisegítő szerepű, tehát a villanyautó hatótáv növelő, akkumulátortöltő segédberendezése. Ekkor természetesen nem szükséges a range extender belső égésű motor, mint például a mai, sorozatban gyártott i8 esetében.

Ma már vannak sorozatban gyártott, az első esetet megvalósító modellek (például Toyota, Hyundai). A második „struktúra” szerinti technikával épülő autók ma még csak kísérlet fázisban vannak. A BMW mindkét FC technika megvalósításán nagy szellemi és anyagi erők bevetésével dolgozik. Egyedi „nehézsége”, hogy ezzel a technikával is meg kell felelnie a BMW hagyományoknak, a sportosságnak, dinamikának, az EfficientDynamics maga állította követelményeknek. Az előttünk álló korszak, mely még inkább a minimális környezetszennyezésű és fokozott energiahatékonyságú autótechnikáról fog szólni, számos vásárlót nem hoz lázba, nem igazán vannak ezek a tulajdonságok vásárlói motivációs rangsoruk élén. Nekik, sokaknak, az autó klasszikus tulajdonságai állnak az első helyeken: a vezetés élménye, kényelme, a dinamika, a megbízhatóság. Az új hajtástechnikáknak a háttérben maradva kell ezt szolgálniuk. Ezért is tartanak nagyon sokáig az új, néha gyökeresen új – valóban környezetmegváltó – hajtástechnikák kifejlesztése. A hidrogénkorszakra, ami az autózást illeti, lehet, hogy még egy emberöltőt is várni kell.
