Anyukám is érteni fogja! – Hogyan működik az ESP?

2014.09.30.

A járműgyártás vívmányait taglaló cikkünk után többek is sérelmezték, hogy az ESP rendszerről még nem esett szó. Önök kérték…

Az elmúlt hetekben azzal igyekeztünk segíteni a korszerű autóra vágyókat, hogy átbeszéltünk néhány az elmúlt években megjelent, azóta pedig egyre szélesebb körben terjedő felszereltséget. Ezek között volt megtalálható az éberségfigyelő, és a baleset megelőző rendszer, aztán a sávelhagyásra figyelmeztető és a holttérfigyelő rendszereket néztük át. Bár az első részben említésszinten ott volt az ESP, részletes működésével eddig még nem foglalkoztunk ebben a rovatban.

Már megint egy hárombetűs…

Igen, az autóipar egyszerűen odavan ezekért a rövidítésekért. Ebben az esetben az ESP az Electronic Stability Program kifejezés rövidítése, ami annyit jelent, hogy már a stabilitásunkért is az elektronika a felelős, lássuk mit és hogyan csinál a rendszer. Az „egyszerűség” kedvéért majd’ minden járműgyártó talált saját elnevezést lényegében ugyanarra a rendszerre; a teljesség igénye nélkül: a Toyota VSC-nek, a Honda VSA-nak, a Volvo DSTC-nek, a BMW DSC-nek hívja, egy rövid netes kereséssel minden márka által használt rövidítés megtudható.

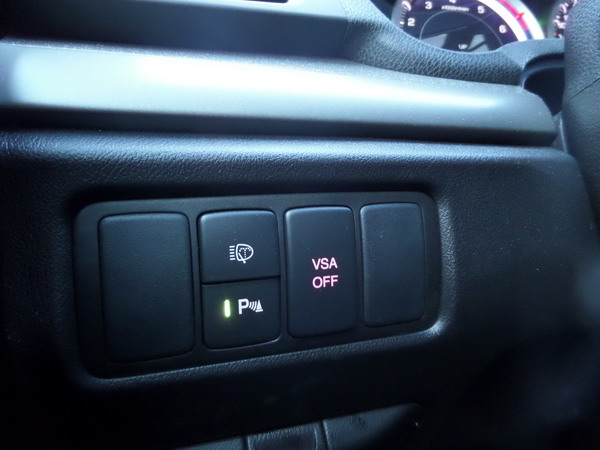

Az ESP gombja Hondáéknál

Mit csinál?

Erre a kérdésre lesz egyszerűbb a válasz: a sofőrnek van egy terve, hogy merre szeretne haladni az autóval. Ezt elsősorban a kormánykerék forgatásával szabályozza. Egy rakás érzékelő, szenzor figyeli, hogy vajon arra megy-e az autó, amerre a kormány állása alapján haladni kellene, ha nem akkor beavatkozik.

Jól jöhet ez egy csomó szituációban. A bemutató videókban is kiemelnek két esetet. Az első amikor egy hirtelen kormánymozdulat miatt a jármű „kitör”, vagyis hátsó kerekeinek stabilitása megszűnik. A második, amikor egy kanyarban túl gyorsan megyünk, és autó sodródni kezd. Én azért gyorsan ide sorolnám a téli, csúszós útviszonyok melletti stabilitásvesztést is.

Hogyan csinálja?

Megértem, ha valaki úgy van vele: nem érdekel, hogyan csinálja, csak csinálja. Mégis fontosnak tartom, hogy kicsit belessünk a kulisszák mögé, mert a működési elv megértése után könnyen beláthatjuk, hogy az ESP sokat segít, de a fizika törvényei előtt neki is meg kell hajolnia. Egyébként az ESP rendszer szűk 10 éve jelent meg a felsőkategóriás kocsikban, és alkatrészeiben nagyban támaszkodott az akkortájt elterjedőben lévő ABS rendszerekre.

Kormánypozíció szenzor: egy érzékelő azt figyeli, hogy melyik irányba és mennyire van elforgatva a kormány.

Kerékfordulat érzékelők: mind a négy keréken van egy szenzor, ami méri, hogy milyen gyorsan forog a kerék.

Perdület szenzor: időzzünk el egy kicsit ezen. Minden térbeli testnek van egy tömegközéppontja. Ez szabályos testeknél, például egy gömbnél éppen egybe esik a test geometriai középpontjával. Vegyünk például a billiárdgolyót! A játékosok igyekeznek a golyó felszínén azt a pontot eltalálni, amin keresztül, ha meghosszabbítanánk a dákó vonalát, az éppen ezen a középponton menne át. Így a golyó arra fog elgurulni, amerre meglökik. Egy autó formája közel sem ilyen egyszerű. A járművek tömegközéppontjának elhelyezkedése rengeteg dologtól függ, de maradjunk annyiban, hogy a gyártó pontosan tudja, hogy hol van ez a pont, és a vízszintes síkon való elfordulást egy szenzor segítségével meg tudja mérni.

Elektronika: az a központi egység (számítógép) amely az előző érzékelők jeleit képes értelmezni, egymással összevetni és az adatok alapján „kitalálni”, hogy vajon arra halad-e a jármű, amerre vezetője szeretne menni.

Hidraulikus egység: ez a kütyü az elektronika döntése alapján féknyomást vezérel ki az egyes kerekekhez külön-külön. Szerepére később még visszatérünk.

Mielőtt magyarázkodásba kezdünk, nézzük meg ezt a videót! (Angolosok megint előnyben...)

Az előbb megbeszélt fő egységek bemutatása után egy hirtelen kormánymozdulatra adott ESP reakciót mutat be a film. A vezető a kormányt balra rántja, ezt ugye az érékelőn keresztül a rendszer „agya” azonnal tudja. Mivel a perdület érzékelő nem detektálja, hogy fordulna is a kocsi (pedig kellene neki), ezért mesterségesen forgatónyomatékot próbál létrehozni az autóra.

Ezt a fenti szituációban úgy éri el a rendszer, hogy fékezési parancsot vezérel ki a bal hátsó kerékre. Amikor ez az egyetlen kerék van fékezve a kocsin, a fizika törvényei szerint a jármű e pont körül szeretne elfordulni, de ez most éppen kapóra jön nekünk.

A narancssárga nyíl a helytelen irányt, a zöld a szükséges nyomatékot jelzi. A pirossal jelölt kereket kell megfékezni. A sárga pont a tömegközéppontot jelöli.

A videó itt még nem ér véget. A folytatásban azt látjuk, hogy amikor a fő akadályt kikerültük a túlzott manőver miatt a jármű fara sodródni kezd, ez megint meg kell akadályozni. Az előzőekben bemutatott el alapján az ESP megint beavatkozik, csak most bal első kerékre gyakorol fékhatást, és az így létrejövő nyomaték megint az egyenes irány felé húzza a járművet.

A folyamat folytatódik mindaddig, amíg a kilengések meg nem szűnnek. Én már sajnos kerültem ilyen helyzetbe, és nagyon sokat segített az ESP, az egész vége szerencsésebb esetben egy kicsit gyorsabb pulzus és egy törlés a homlokon – ha van ESP-nk. Ha nincs… na, mindegy ezt hagyjuk is…

Zárásképpen

Ha mély hóban, hólánc használata mellett szeretnénk elindulni, akkor az ESP lehet, hogy éppen többet árt, mint használ, ezért ilyenkor érdemes kikapcsolni egy kicsit, ez majdnem minden autóban külön gombbal, vagy a menürendszerből (pl. Ford Focus) elvégezhető.

Ha ez a jel nem alszik el a műszerfalon, akkor a rendszer nem működik, vagy ki van kapcsolva!

Nem elég, ha benne van a kocsiban az ESP, ennek a rendszernek működnie is kell. A felsorolt alkatrészek, érzékelők bármelyikének meghibásodása az ESP azonnali tiltásához vezet, nehogy a rendszer a rossz információk alapján több kárt csináljon, mint hasznot. Lehetőségeinkhez mérten igyekezzünk tehát olyan autót választani, amelyben benne van az ESP, ha pedig a műszerfalon a kis farolós autó jelképe nem alszik el, azonnal nézessük meg a hibát a szervizben!
